Vivienda unifamiliar

Casa meridian

121,3 m² útiles  ·  3 dormitorios  ·  1 baño

Ver la casa por dentroImágenes

Imágenes

La casa

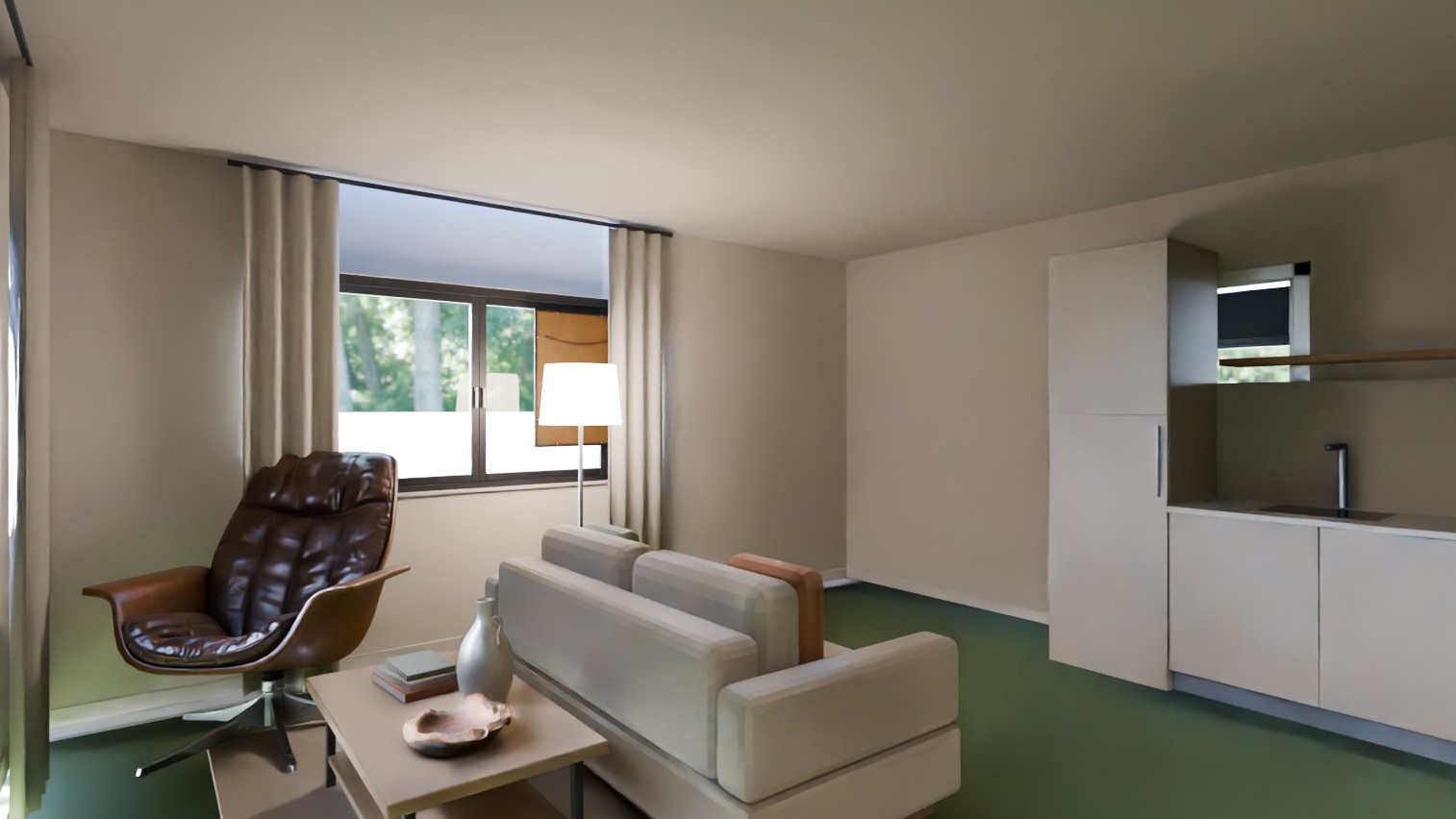

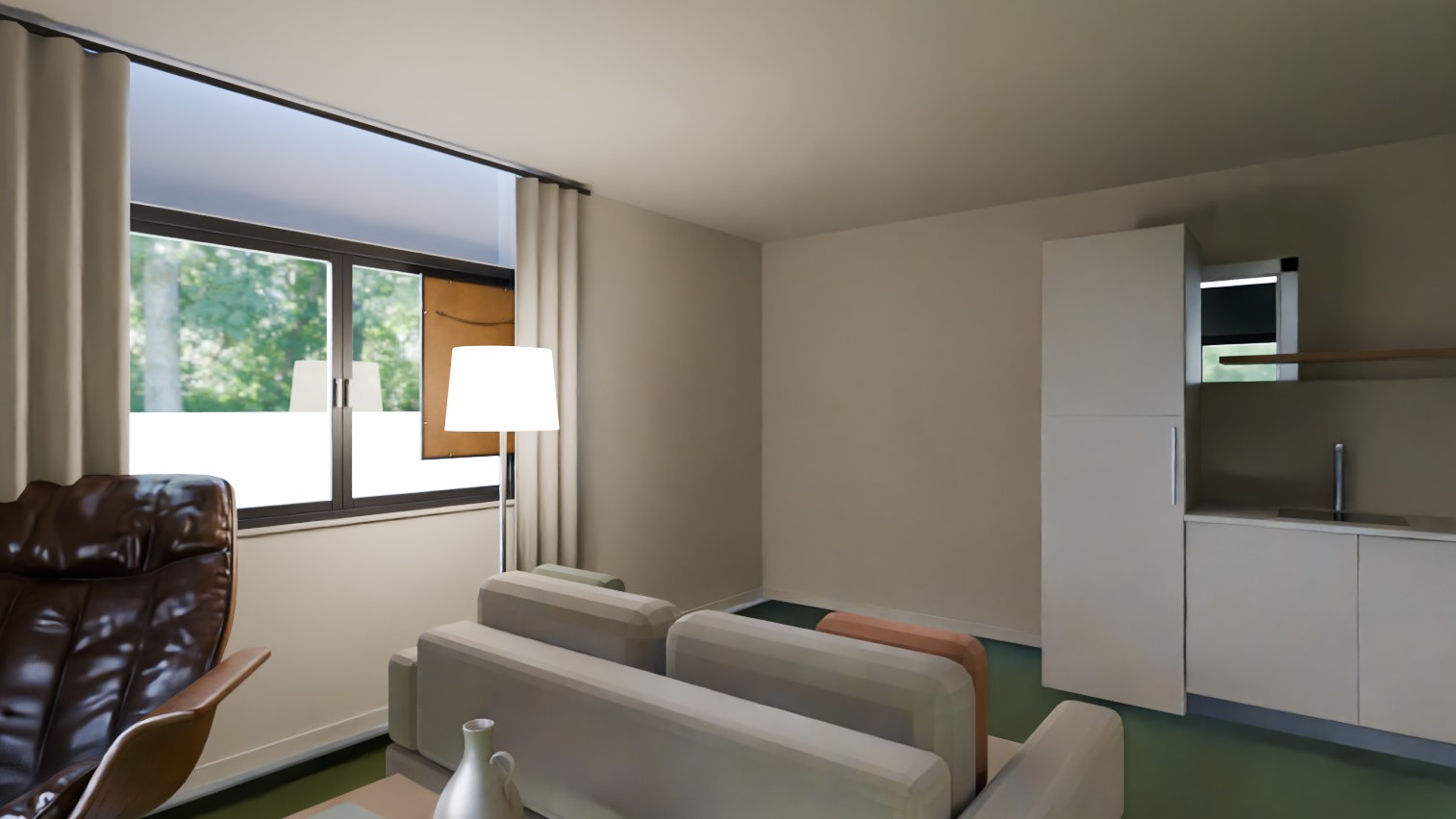

Space-planta-baja 002
Space-planta-baja 002
Space-planta-baja 002
Space-planta-baja 002

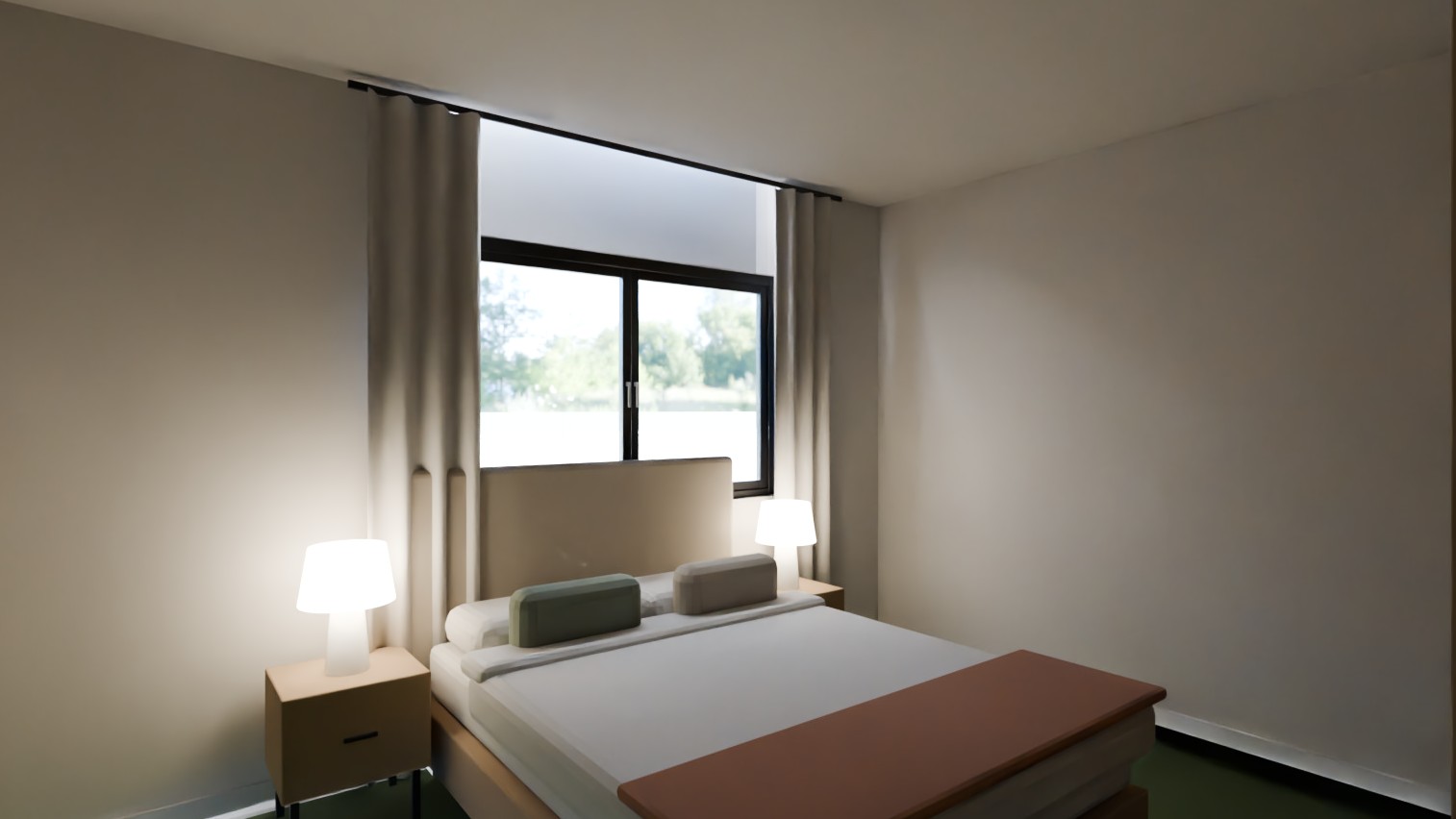

Space-planta-baja 007
Space-planta-baja 007

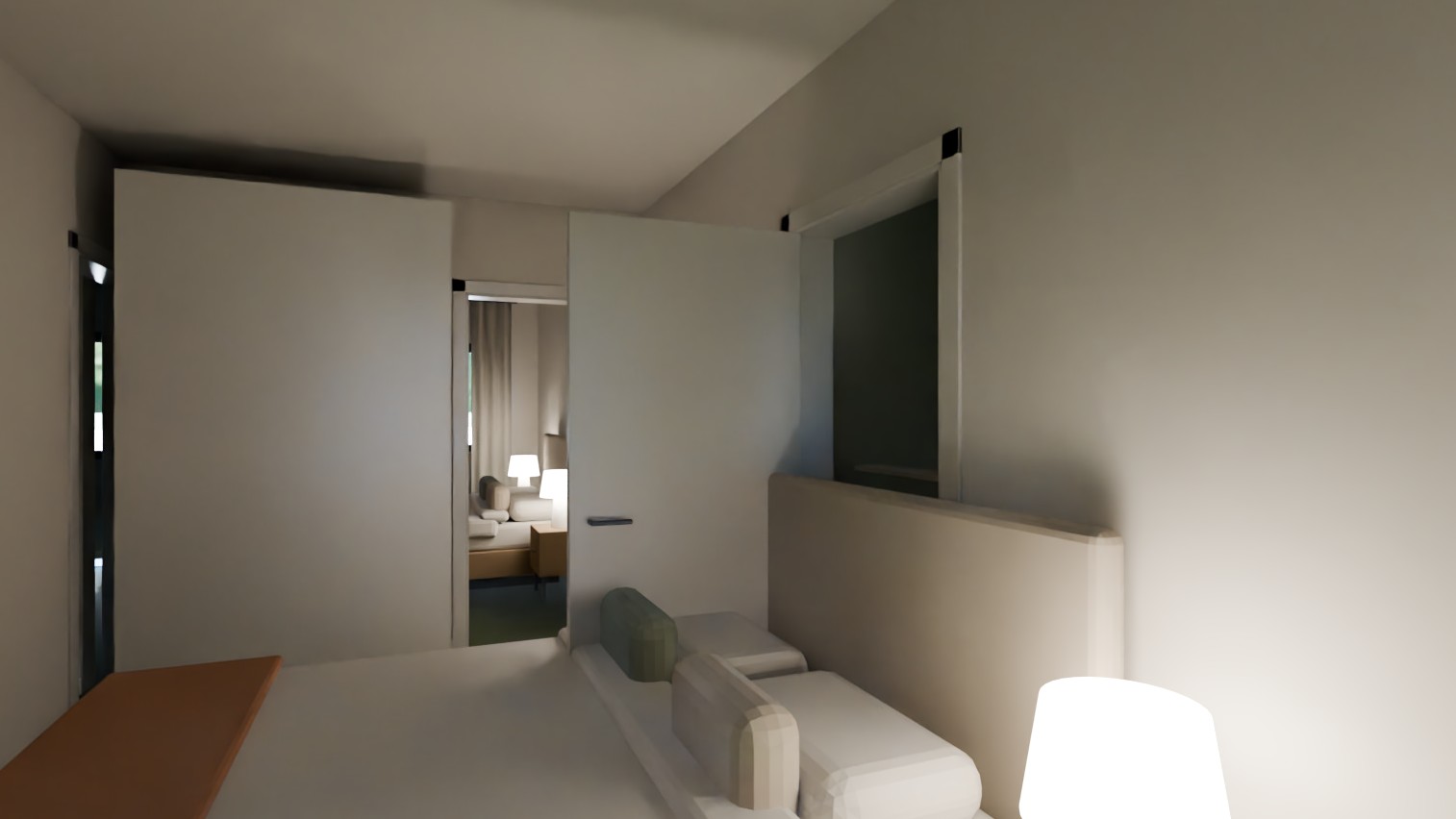

Space-planta-baja 003
Space-planta-baja 003

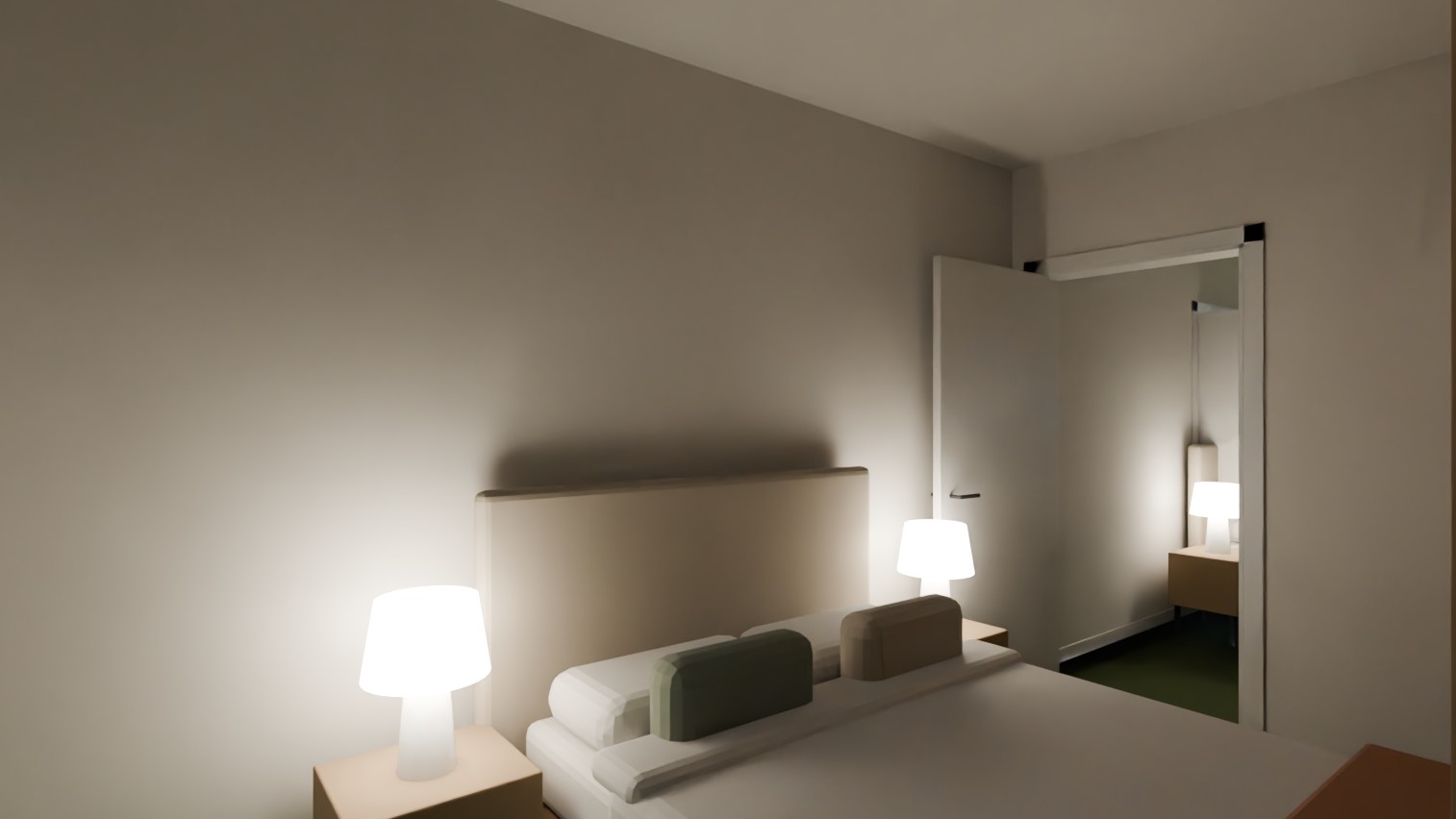

Space-planta-baja 006
Space-planta-baja 006

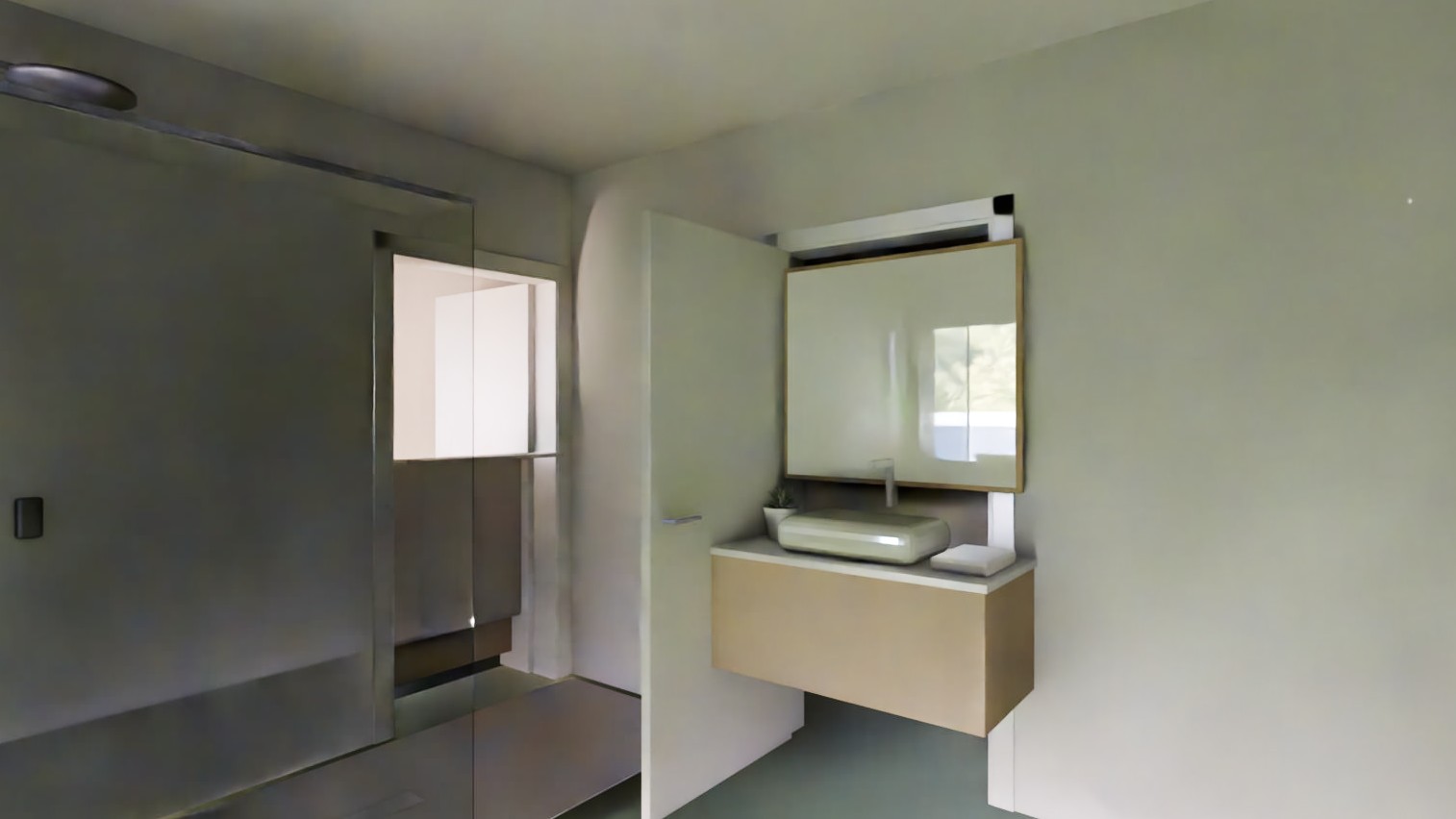

Space-planta-baja 001
Space-planta-baja 001

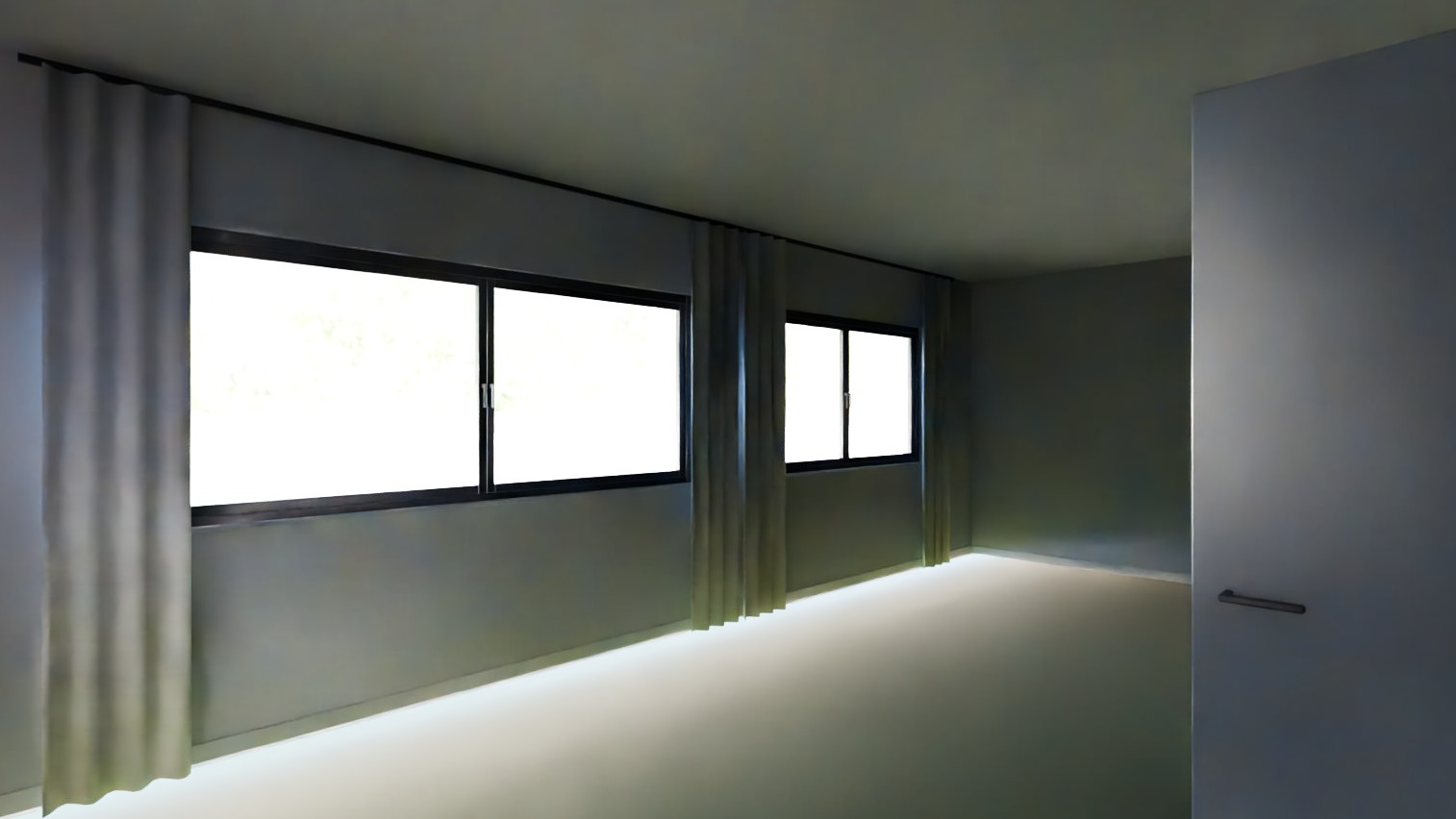

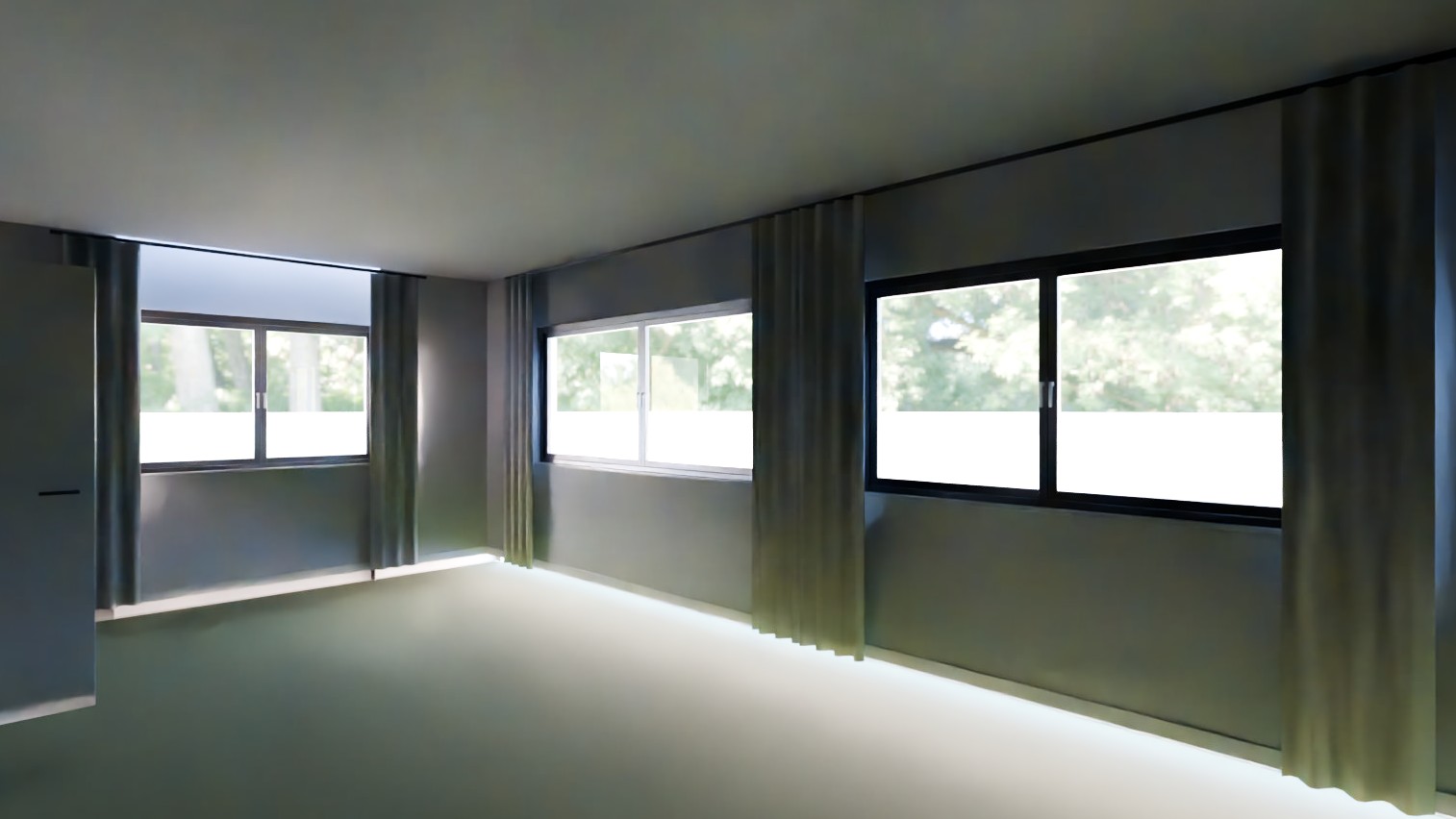

Space-planta-baja 005
Space-planta-baja 005
Space-planta-baja 005
Space-planta-baja 005

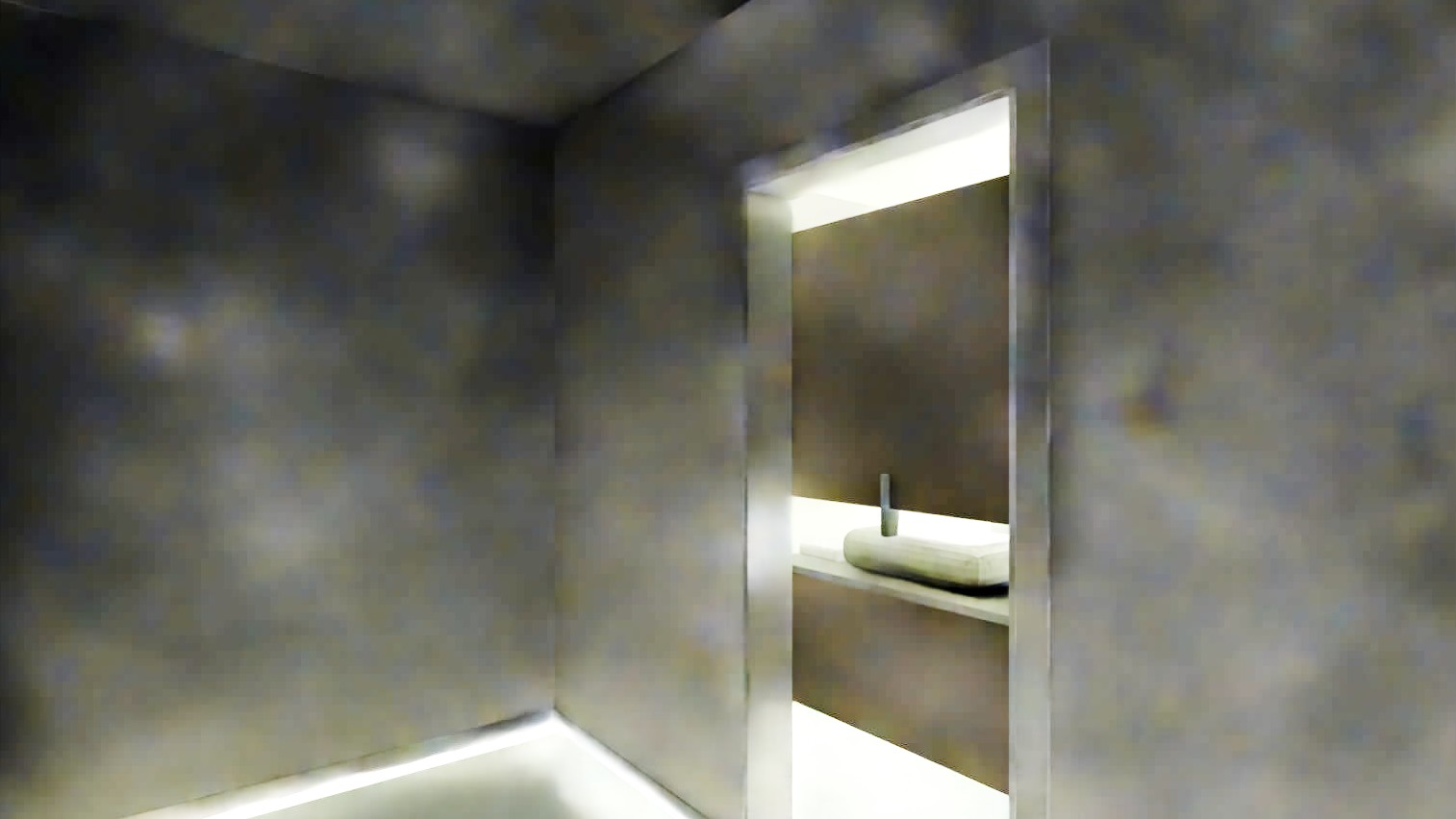

Space-planta-baja 004
Space-planta-baja 004

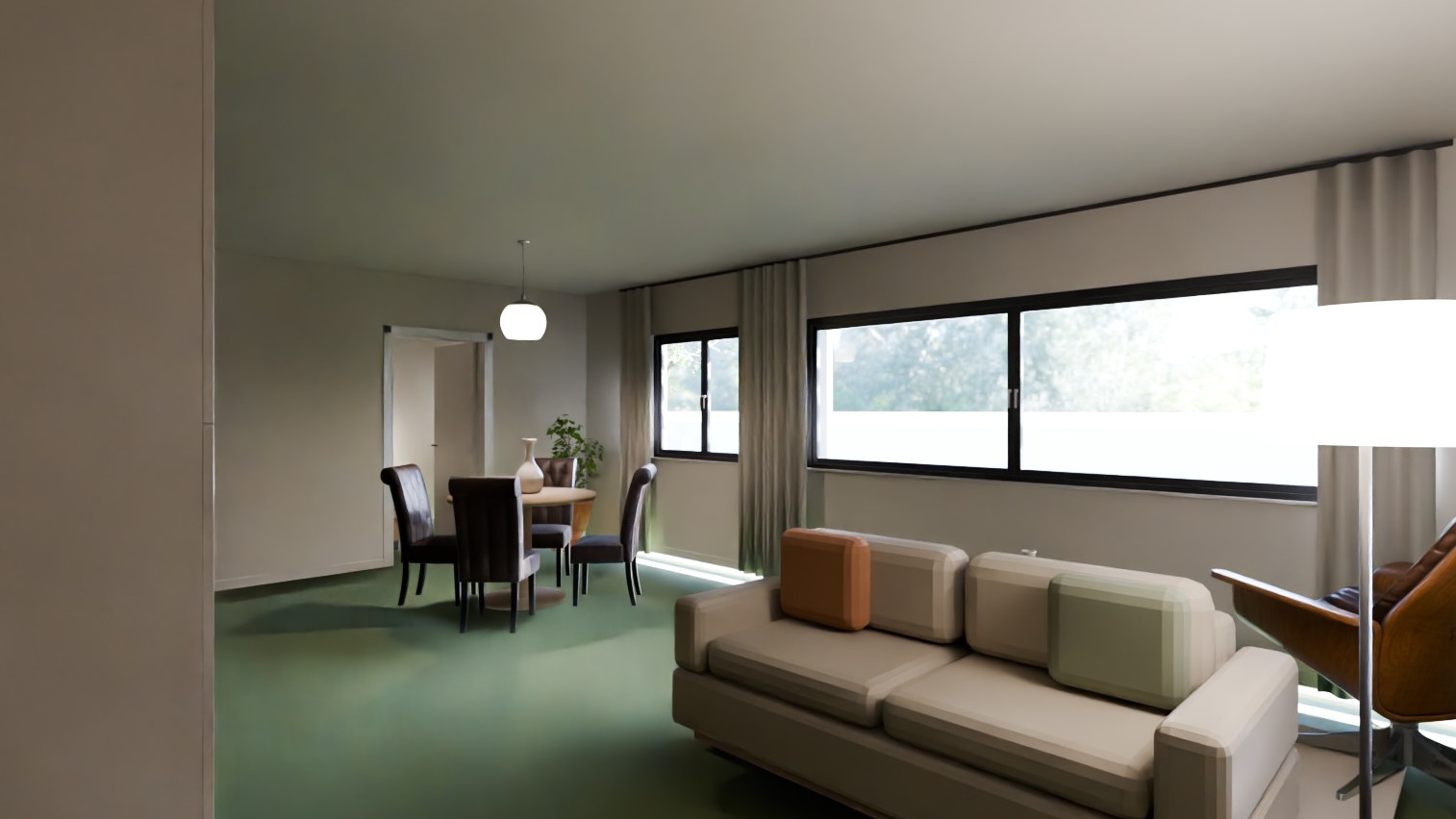

Space-planta-baja 002
Space-planta-baja 002

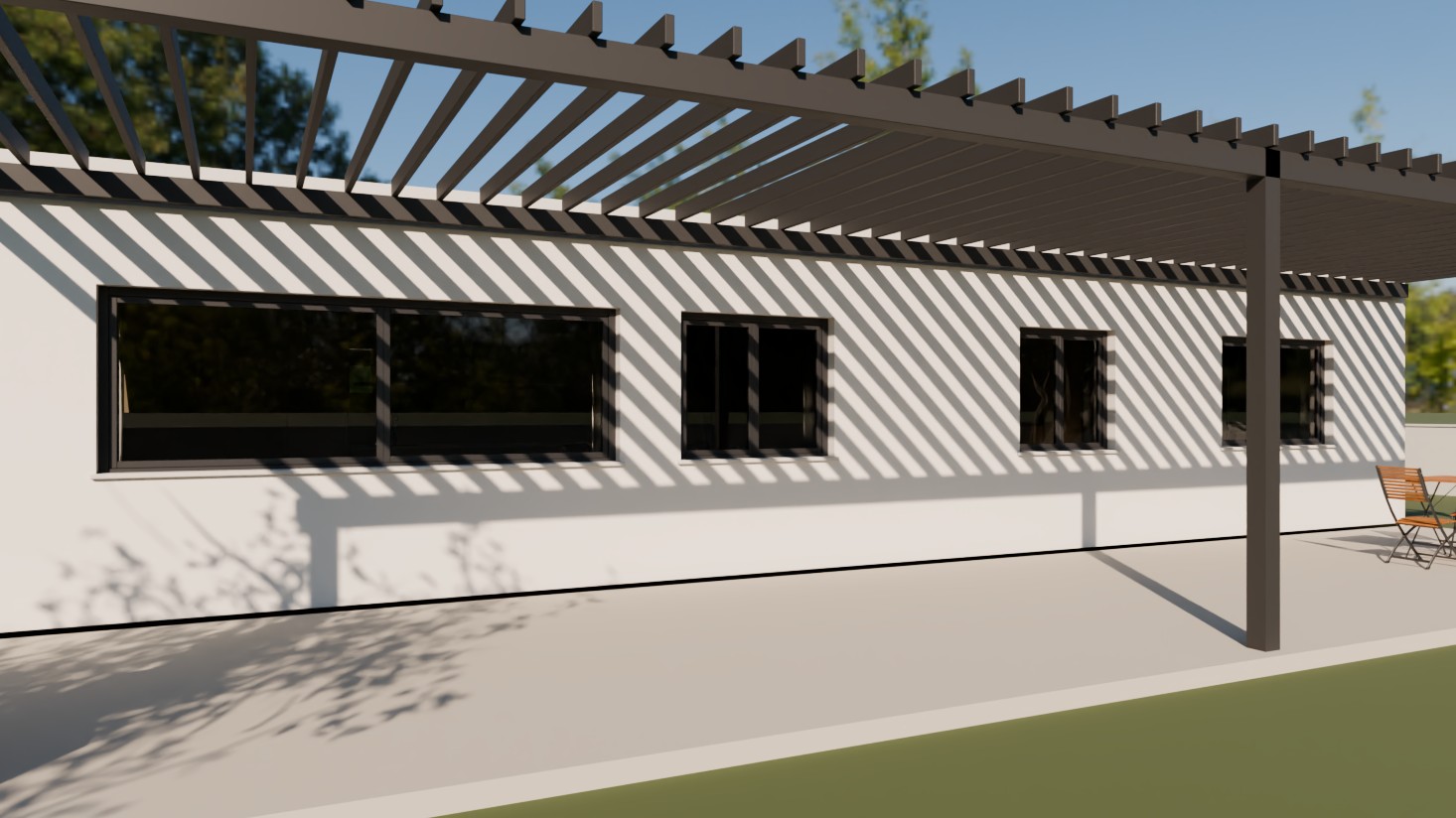

Porche y jardín
Porche y jardín

Distribución

Planta

casa-meridian — PRELIMINARY / ARCHITECT REVIEW REQUIRED BATHROOM 10.97 m² LIVING ROOM 36.86 m² STUDIO 13.33 m² UTILITY 6.33 m² KITCHEN / DINING 29.12 m² BEDROOM 02 10.53 m² PRIMARY BEDROOM 14.12 m² 14.00 m 9.60 m N casa-meridian — PRELIMINARY / ARCHITECT REVIEW REQUIRED Scale status: KNOWN — $INSUNITS 4 of meridian.dxf Storey: Planta baja · units: m · north: 0.00° · draw scale: 80.00 px/m Source: meridian.dxf — generated deterministically from canonical project.json. Not for construction. exterior wall interior partition window (double line) door (gap + swing)
EstanciaUsom²
BathroomBaño10,97
Living roomSalón / estar36,86
StudioDormitorio13,33
Utilityother6,33
Kitchen / diningCocina29,12
Bedroom 02Dormitorio10,53
Primary bedroomDormitorio14,12
Superficie útil121,26

Para el arquitecto

Documentación técnica

PRELIMINAR  Requiere revisión de arquitecto. Escala: KNOWN ($INSUNITS 4 of meridian.dxf).

121,3 m²superficie útil
7estancias
6 / 11puertas / ventanas
RevisarQA · 7 incidencias
CarpinteríaIdAnchoAltoMuro
Puertadoor-planta-baja-0010,902,05wall-planta-baja-008
Puertadoor-planta-baja-0020,902,05wall-planta-baja-009
Puertadoor-planta-baja-0030,902,05wall-planta-baja-010
Puertadoor-planta-baja-0040,902,05wall-planta-baja-002
Puertadoor-planta-baja-0050,902,05wall-planta-baja-002
Puertadoor-planta-baja-0060,902,05wall-planta-baja-003
Ventanawindow-planta-baja-0013,401,20wall-planta-baja-005
Ventanawindow-planta-baja-0021,801,20wall-planta-baja-001
Ventanawindow-planta-baja-0031,401,20wall-planta-baja-005
Ventanawindow-planta-baja-0041,801,20wall-planta-baja-001
Ventanawindow-planta-baja-0051,201,20wall-planta-baja-006
Ventanawindow-planta-baja-0061,801,20wall-planta-baja-007
Ventanawindow-planta-baja-0072,801,20wall-planta-baja-012
Ventanawindow-planta-baja-0082,101,20wall-planta-baja-012
Ventanawindow-planta-baja-0091,601,20wall-planta-baja-013
Ventanawindow-planta-baja-0102,101,20wall-planta-baja-014
Ventanawindow-planta-baja-0111,801,20wall-planta-baja-004
Modelo BIM 3DPlano PDF Plano SVGModelo IFC4 Superficies CSVInforme QA project.jsonPelícula MP4
